Edukiontzi automatikoko edukiontzi biribilketa makina automatikoa

Makina hau aplikagarria da gainazal zirkularrako etiketetan, esaterako, edukiontzi biribilen kasuan, xehetasunen aplikazioaren deskribapena taula honetarako:

Alea	Aplikazioaren deskribapena
Edukiontzi aplikagarria	Eskenatoki hauek makina banako hauta daitezke: 1) Edukiontzi biribila, hala nola botila biribila 2) Azalera zirkularra, esaterako, arku zirkularreko sekzioa duen edukiontzia
Etiketa mota aplikagarria	Etiketa auto-itsasgarria 1) Estandar gisa ez gardena 2) Gardena aukerakoa
Etiketaren zenbakia	1) 1 etiketa 2) Etiketa-erroilu batean inprimatutako 2 etiketa

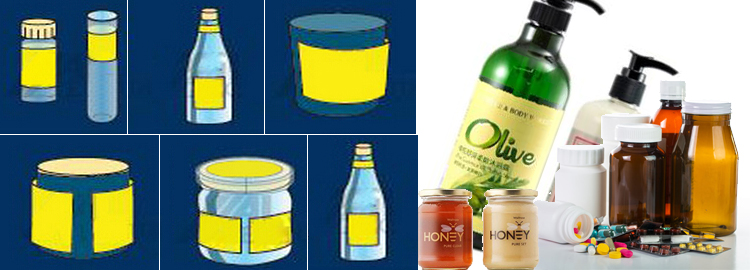

Jarraian, edukiontzien erreferentzia estiloa:

Ezaugarri estandarrak

• Egokia da edukiontzi biribiletarako edo arku zirkularrako, seinale edo etiketa bikoitzeko edukiontziarekin

• Altzairu herdoilgaitza 304 eta klase altuko aluminiozko aleazioa makinaren eraikuntza gisa

• Etiketa etengabeko buruak etiketa estutzea eta tentsioa etengabe egitea ahalbidetzen dute. Eta ziurtatu etiketen zehaztasuna.

• Profesionala etiketatze gailuak etiketatzearen kalitatea hobetzen du. Zimurrik eta burbuilarik ez ziurtatzeko. Eta gainjartzearen estutasuna.

• Kalibrazio-eskalak gailur aproposa dira edukiaren forma egokitzeko

• PLC eta Touch Screen HMI kontrola funtzionamendu adimenduna eta arazoak filmatzeko

• Kontrol adimenduna, jarraipen fotoelektriko automatikoa, objektuak ez ditu etiketarik, etiketaren auto-zuzenketa

Aukerako Ezaugarriak

• Etiketa gardena detektatzeko sentsorea

• Kode barra lineako inprimaketa

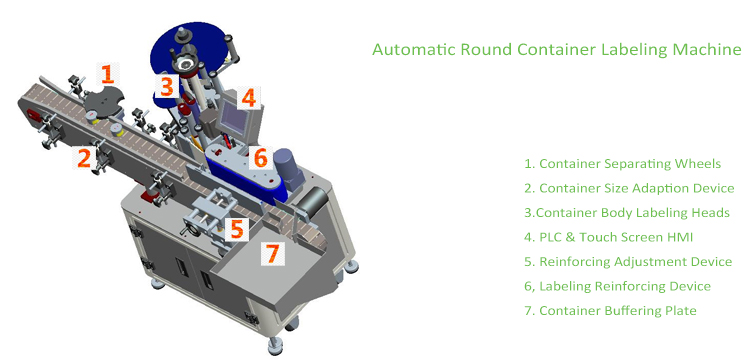

PLC parametroen ezarpenaren arabera, ukipen-pantailaren HMI bidez, upstream prozesuko edukiontzia, garraiatzailearen bidez. Pasatu edukiontziak bereizteko gurpilak. Edukiontzien edukiontziarekin eta etiketen detekzio sistemarekin sintetizatu, edukiontziak etiketatze buruek etiketatze zehatza lortzen dute. Etiketaren indartzeko gailuak etiketen kalitatea azken urratsa dela ziurtatuko du.

Makinaren diseinua izan ezik, funtsezko osagaien konfigurazioak makinaren edo sistemaren kalitatea zehaztuko du. Jarraian, funtsezko osagaien konfigurazio laburra dago:

Ez	Osagaiak	Materiala / Zerrenda laburra
1	Logikako kontrolagailu programagarria	Delta, Siemens, Mitsubishi, Panosonic
2	Pantaila taktila	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / Servo Motor	Teco, Delta, Panosonic, Leadshine
4	Maiztasun Bihurgailua	Delta, Schneider, Leadshine
5	Osagai elektriko garrantzitsuak	Schneider, Chint, Ls, Ark
6	Giltza Babes eta Erliebea	Schneider, Delixi
7	Zilindroa, iragazkia	Airtac, SMC
8	Fotokelularen sentsorea	Autonika, Keyence, Leuze, Panosonic, Datalogic

1J-x-xxxxx katalogoa
Kontrol metodoa	automatikoa
Etiketa kopurua	Estandar gisa 1, edo etiketa berean biribiletan inprimatutako 2 etiketak
Etiketaren gardentasuna	Ez-gardena
Atxikidura	Auto-Atxikidura
Kodetze / inprimatzeko makina	Baztertu
Etiketaren zabalera	15-150 mm - Atzeko papera sartu
Etiketaren luzera	20-340mm
Etiketatze abiadura	30-80 pieza / min motor normalerako 40-120 pieza / min servo motorerako
etiketatzea Tolerantzia	+/- 1mm
Edukiontziaren diametroa	25-100 mm
Arrabolaren kanpoko diametroa	280mm-Max
Arrabola barruko diametroa	76mm
Abiadura estandarra	Servo motorra: 5 ~ 25m / min Motorra: 5 ~ 19m / min
Konprimitu Aire Beharrezkoa	Ez da aplikagarria
Airearen kontsumoa	Ez da aplikagarria
Potentzia-eskakizuna	AC 220V 50 / 60HZ
Argindarraren kontsumoa	0.53Kw
Gutxi gorabehera pisua (garbia)	185 kg
Neurria ('mm)	1950 * 1100 * 1300mm

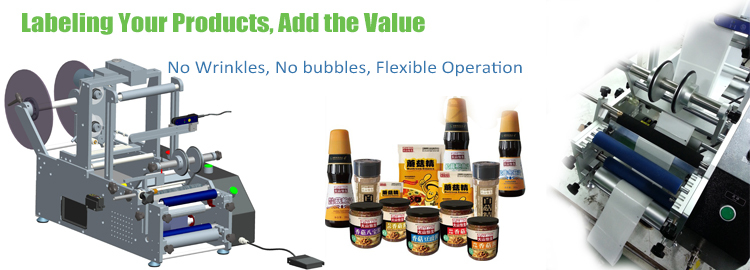

Praktikoki, merkatuan dagoen makina sinplearekin konparatuz, xehetasunetan arreta jarriko dugu, hurrengo taulan adierazitako abantailetan:

Etiketaren xede	Gure Diseinua
Zimurrak ez	Etiketa gidatzeko gailu zentzuzkoa, besteak beste a) Etiketa gidatzea eta tiratzea b) Etiketen tentsioa mantentzea, c) etiketak bereizteko prozesuak
Burbuilik ez	Etiketa eta indartzeko gailuak zentzuzkoak
Etiketa zehatza	a)Kalitate handiko eta posizio erregulagarria den etiketa detektatzeko sentsorea b) Edukiontziaren posizioa doitzeko gailua c) Etiketatze-sinkronizazioaren kontrola
Funtzionamendu malgua	a) Pedalen Kontrola / Detekzio automatikoa b) Etiketa bakarrak edo bikoitzak c) Kode inprimaketa integra daiteke d) PLC bidezko programazio malgua e) Beharrezko babesa, zirkuitulaburra, gainkarga, etab

Dokumentazio

Gure produktuak modu egokian ulertzeko aukera izan dezazuen, ondorengo dokumentuak eskuragarri daude, baina ez mugatuak, erosteko fasean

Ez	Dokumentuaren	Kodea	deskribapena
1	Produktuak hautatzeko gida	SG	Bezeroentzako produktu egokiak hautatzeko edo pertsonalizatzeko, Aukeraketa Gidaren iritzia jaso ondoren, proiektuaren atzeko planoa, parametroak eta bezeroaren beste beharren artean
2	Produktuen profila	PP	Bezeroak produktuen ikuspegi orokorra ulertzeko aukera ematea, Oinarrizko Ezaugarrien, Aplikazioaren, Eraikuntzaren, Produktu tipikoen, Homologazioen eta Aukerako Ezaugarrien atalak estaltzen ditu.
3	Instalatzeko argibideak	IN	Ekipamendua instalatzeko urratsa azaltzeko eta baita martxan jartzeko argibideak ere
4	Erabiltzailearen eskuliburua	UM	Eragiketa eta mantenimenduaren eta arazoen filmaketaren edukia estaltzeko

Gure Zerbitzuak

Pertsonalizazioa

Pertsonalizazio filosofia

Agian erakusten den produktua ezin da zure eskakizunak bete. Gure filosofia da zure benetako beharra pertsonalizatzea. Inaktibo gaitasuna eta funtzioa minimizatzea da. Errendimendua eta kostua orekatutako produktuak hornitzeko. Jarraian, faktoreak pertsonalizazioan kontuan hartu beharko dira:

• Etiketa gardena detektatzeko sentsorea

• Kode barra lineako inprimaketa

Aukeratzeko Gida

Hautaketa gidak zirkulaziorako erabilgarri daude, jarri gurekin harremanetan produktuak hautatzeko eta pertsonalizatzeko laguntza lortzeko.

adierazpena

• Profil honetan erakusten diren argazkiek sortako produktuak eta diseinu berriena edo pertsonalizatua dute
• Dokumentazio eguneratze kopuru handia dela eta, baliteke profil honetan adierazitako datuak ezin direla eguneratu, mesedez jarri harremanetan gure bezeroarentzako zerbitzuarekin bertsio berriena lortzeko.
• Ezaugarriak edo funtzioak profil honetan agertzen dira aipamenen deskribapen osagarriaren menpe
